В этой статье речь пойдет о том как своими руками мастера и мастерицы могут из электродрели сделать лобзик для выпиливания изделий из фанеры (декоративного выпиливания или художественного выпиливания).

Критерии выбора электролобзика

Выбирая электролобзик первое, на что стоит обратить внимание это на его мощность. Так как именно она оказывает большое влияние на продолжительность бесперебойной работы и глубину реза материалов. Бытовые электролобзики, как правило, имеют мощность от 350 Вт, а вот профессиональные от 600 Вт. Более мощные электролобзики имеют и гораздо больший вес.
Следующее, на что стоит обратить свое внимание это на количество ходов в минуту. Количество ходов напрямую отражается на чистоте распила и скорости работы. В большинстве электролобзиков это показатель в пределах от 0 до 3100. хотя встречаются некоторые модели и с 3500 ход/минуту.

Обратите внимание и на систему замену пилочек. Как правило, пилки крепятся специальными прижимными устройствами или винтами. Подобный способ крепления позволяет очень быстро заменить пилочку, без использования для этого специального инструмента.

Если вы собираетесь постоянно работать только с одним материалом, тогда вам не нужная такая функция как регулировка частоты хода. А вот если вы планируете работать с различными материалами, то такая функция является обязательной.

И, пожалуй, самое главное это возможность подключения электролобзика к пылесосу. Конечно, автоматический сдув опилок это очень хорошо, но, подключив лобзик к пылесосу, вы сможете постоянно содержать рабочее место в чистоте, удаляя при этом мелкую пыль, которая очень вредная для здоровья. Пылесос конечно лучше использовать промышленный, потому что бытовой может просто не выдержать.

Кроме того, есть аккумуляторные электролобзики, которые очень удобны в тех случаях, когда нет возможности, подключится к электричеству. Но, к сожалению заряда аккумулятора, на долго не хватает, и поэтому лобзик нужно будет часто подзаряжать, или иметь запасной аккумулятор.

Электролобзики

Вы думаете какой электролобзик вам бы подошел лучше?  На что стоит при этом обратить внимание, чтобы потом не жалеть о напрасно потраченных деньгах? Мы дадим вам 9 советов, как выбрать наиболее подходящий для вас инструмент.

СКОБА» ИЛИ «ГРИБ»?
Лобзики по типу корпуса подразделяются на два вида: с рукоятью-скобой и с грибовидной рукояткой. Нередко производители выпускают аналогичные модели в обоих вариантах, поскольку здесь выбор диктуется исключительно личными предпочтениями покупателя. Принято считать, что корпус вместе с рукоятью-скобой удобнее используется в полевых условиях, где нет возможности надежно зафиксировать распиливаемую деталь: ее приходится держать одной рукой, а другой вести лобзик. Лобзиком с грибовидной рукояткой удобнее пользоваться в условиях, когда возможно держать инструмент двумя руками. Кроме того, считается, что грибовидная ручка удобнее для фигурного реза.

ШТОК.

На нем держится пильное полотно, и на него же приходится значительная нагрузка. Как следствие, большая часть механических поломок – это сломанный шток. В недорогих бытовых (а иногда и в профессиональных) моделях он представляет собой пластину шириной 10–12 мм и 3–4 мм толщиной. Увы, именно такая конструкция наиболее уязвима. Имеет смысл поискать модели со штоком, круглым в поперечном сечении, либо квадратным, или же представляющим пластину, но более широкую и толстую. Такая конструкция характерна для большинства профессиональных моделей, однако в последнее время такими штоками стали оснащать свои лобзики и бренды, специализирующиеся на бытовых электроинструментах.

 ЛЮФТ ШТОКА.

Аккуратно пальцами попробуйте покачать шток вправо-влево. Максимально ровного реза при работе лобзиком можно добиться при минимальном люфте штока; соответственно, чем больше люфт, тем сильнее может отклоняться рез от намеченной линии.

ОПОРНАЯ ПЛАТФОРМА.

 Небезосновательно принято считать, что литая платформа лучше и надежнее штамповки.  Опорная платформа для обеспечения возможности достаточно точного и удобного резания под углом должна позволять зафиксировать лобзик к поверхности материала под нужным углом.

 СПОСОБ КРЕПЛЕНИЯ ПИЛКИ.

Бесключевой замок (имеющий множество разновидностей конструкций) предпочтительнее как бокового имбусового болта, так и прямых шлицевых зажимов: пилка меняется за несколько секунд, и Вы не рискуете сорвать резьбу.

 НАЛИЧИЕ МАЯТНИКОВОГО ХОДА.

Ценная опция, позволяющая быстро распилить листовой материал прямым резом, хотя надо заметить, что чистота пропила здесь может ухудшиться. Поэтому, маятниковый механизм в электролобзике при фигурном выпиливании не так уж и необходим.

РЕГУЛИРОВКА СКОРОСТИ.

Очень нужная функция. Чем тверже распиливаемый материал, тем меньше должно быть число ходов пилки. Очень удобно, когда колесико регулятора находится на ручке и можно регулировать скорость большим пальцем прямо в процессе работы.

МОЩНОСТЬ ЭЛЕКТРОЛОБЗИКА.

Чем выше и больше мощность электролобзика, тем быстрее он может разрезать одну и ту же заготовку, и тем самым, он справится с большей толщиной материала. Но пропорционально мощности возрастает и сам вес инструмента.

ЭРГОНОМИКА.

Почитайте обзоры и прикиньте  насколько удобно электролобзик будет лежать в  вашей руке, нет ли напряжения в запястье, насколько плавный ход у включающей кнопки. Ведь удовольствие должен приносить не только результат, но и процесс.

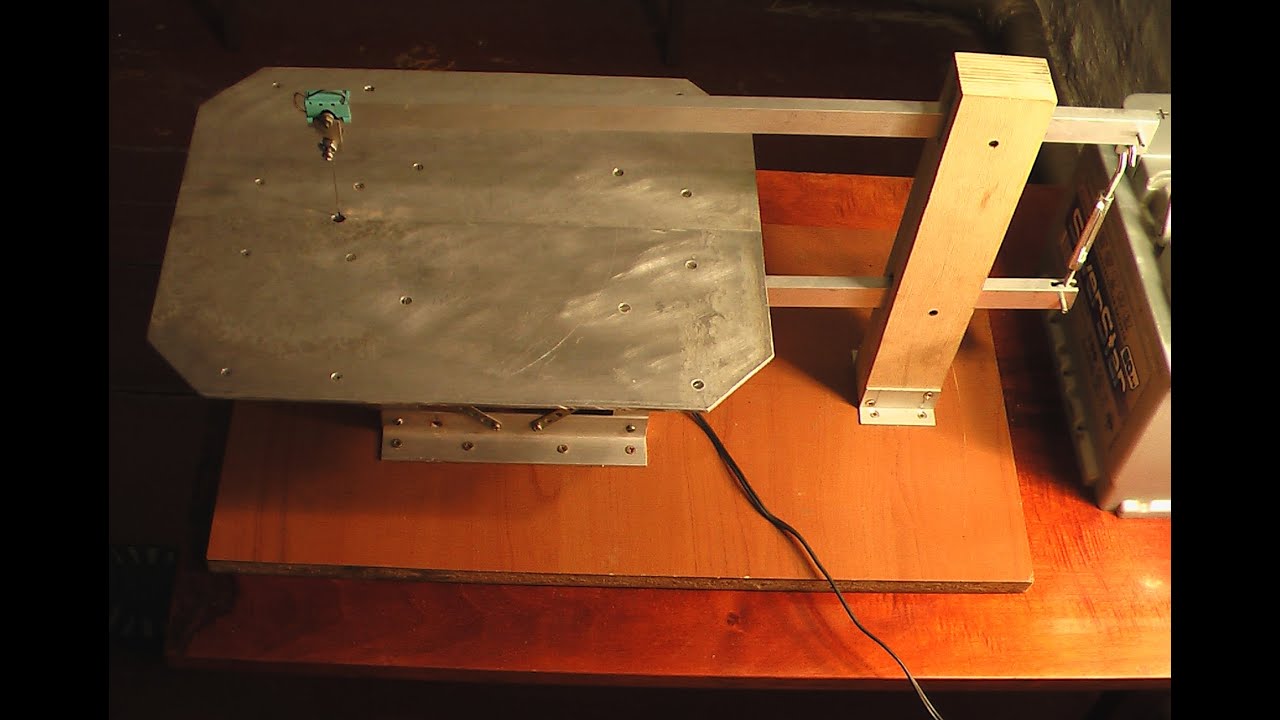

Самодельный настольный электролобзик

Основное преимущество конструкции, описываемого ниже электролобзика в простоте узла привада, который не имеет даже ременной передачи. Этот простой по конструкции самодельный лобзик хорошо пилит доски толщиной до 50 мм. Он состоит из двух параллельных деревянных рычагов, смонтированных на жёсткой деревянной раме и соединённых натянутой пилкой на одном конце и крепким нейлоновым шнуром - на другом. Пилка совершает возвратно-поступательное движение за счёт пары эксцентриков - вращающихся грузов, прикреплённых к нижнему рычагу, качающемуся на оси в опорном блоке с подшипником скольжения.

Для привода лобзика использован старый мотор от швейной машинки. Грузы, закреплённые на оси эксцентрично, при каждом обороте вала мотора обеспечивают один цикл возвратно-поступательного движения пилки лобзика. Ход пилки может быть изменён за счёт изменения размеров грузов и степени натяжения нейлонового шнура.

Изготовление рамы и рычагов. Детали лобзика сделаны из двух еловых досок размером 20x250x800 мм. Для гарантии точного совпадения отверстий, заготовки рамы следует скрепить вместе. Детали рамы выпиливаются по контуру, затем у них скругляются все рёбра, кроме примыкающих к основанию и столу пилы.

Нижняя ось вращения на этом лобзике - стальной пруток D=20 мм, с подшипником.

Как показано на рисунке, расстояние от оси вращения до точки крепления пилки на верхнем рычаге на 6 мм больше, чем на нижнем. Поэтому во время работы при ходе вверх пилка отходит назад, а при ходе вниз - идёт вперед, что увеличивает её ресурс и повышает эффективность работы. При уменьшении наклона пилки она будет пилить медленнее, но точнее.

Эксцентриковый привод. Как показано на рисунке, грузы из стальной полосы сечением 6x50 мм прикреплены по обеим сторонам оси-болта опорного блока. При изготовлении грузов сначала просверливается заготовка, а затем отрезаются пластины нужного размера.

При сборке механизма привода, после затяжки гайки следует убедиться, что грузы установлены симметрично, иначе возвратно-поступательное движение будет неравномерным. После сборки узла вращения, опорный блок устанавливается на нижний рычаг. До окончательного крепления его болтами необходимо проконтролировать, чтобы грузы вращались, не касаясь рычага.

Для электролобзика нужен не очень мощный мотор - достаточно 225 Вт при 1720 об/мин., например, от швейной машины. Мотор соединяется с лобзиком через достаточно гибкий резиновый шланг, при этом не следует делать шланг слишком коротким.

Сборка лобзика. Сборка начинается с установки на раме верхнего и нижнего рычагов. Вращая эксцентриковые грузы рукой, на внутренней стороне рамы отмечается след, который они процарапали. Затем в обеих деталях рамы выбираются с припуском карманы под вращающиеся грузы.

Держатели пилки устанавливаются в пазах, выпиленных в торце рычага, и закрепляются стальными штифтами D=5 мм. Сама пилка вставляется в щель держателя и фиксируется штифтиками на её концах.

Для быстрого и качественного пиления пилка должна быть хорошо натянута. В фирменных лобзиках пилка обычно натягивается резьбовой шпилькой. В этом лобзике для упрощения конструкции натяжитель - свитый нейлоновый шнур. Он натягивает пилку, как в лучковой пиле. Такая регулировка может показаться грубой, но она эффективна.

Рычаги должны легко скользить относительно боковых сторон рамы. Чтобы удержать нижний рычаг посередине колебательного хода и обеспечить вращающимся грузам некоторую нагрузку для следующего хода, между нижним рычагом и основанием электролобзика размещаются три пружины D=20 и длиной 38 мм. Чтобы из-за вибрации пружины не сместились, конец витка сгибается и вставляется в маленькое отверстие, просверленное в основании.

Основание и столик сделаны из фанеры. Столик сделан в форме эллипса и прикреплен к рамкам шурупами.

У такого самодельного электролобзика основные недостатки - это сильная вибрация и шум. Для борьбы с ними необходимо под основание лобзика подкладывать войлочные прокладки, и кроме того можно предусмотреть какие либо конструктивные дополнения в самой конструкции.

Электролобзик: тонкости выбора и советы по эксплуатации

Электролобзик – наиболее популярный инструмент, который ценится как любителями, так и профессионалами за его универсальность. Это ручной инструмент, обладающий ручным приводом, который имеет небольшие габариты и легкий вес. Лобзиковая электропила предназначена для фигурной, продольной, поперечной резки различных листовых материалов, среди которых дерево, гипсокартон, керамическая плитка, ламинат, цветные металлы, пластмасса, сталь

С помощью электролобзика можно выполнять прямые резы практически любого материала, а также криволинейный рез многих материалов, выполнять круглые отверстия различного диаметра и отверстия прямоугольной формы.

Преимущества электролобзика:

    инструмент будет необходим для выполнения большинства ремонтных, столярных и других подобных работ в домашних условиях, где не потребуется пила большой мощности;
    с помощью электролобзика можно выполнить качественную фигурную резку материала;
    инструмент можно использовать с различными видами материалов;
    электролобзик – это не только универсальное оборудование, он также отличается удобством в использовании.
Электролобзик: бытовая или профессиональная модель?

Бытовые модели обладают небольшой мощностью, рабочим ресурсом, а также небольшим набором дополнительных функций. С помощью бытовых электролобзиков можно резать деревянные детали толщиной до 100 мм, сталь – до 10 мм. Суммарное время использования лобзиковой бытовой пилы равно 15-20 мин в час непрерывной работы. Кроме того, бытовые модели обладают меньшей мощностью, по сравнению с профессиональными.

Профессиональный инструмент должен выдерживать большую нагрузку, иметь высокую производительность, а также быть наиболее удобным для проведения работ. Время непрерывной работы электролобзика 45 мин в час. Так с помощью профессионального электролобзика можно разрезать следующие материалы: древесина толщиной до 80-135 мм, сталь – до 10 мм, алюминий – до 20 мм.

Аккумуляторные электролобзики используются при отсутствии возможности подключить инструмент к электропитанию. Однако необходимо учитывать, что аккумуляторные электролобзики обладают ограниченной продолжительностью работы, а также невысокой мощностью.

Делать выбор в пользу той или иной модели электролобзика необходимо, основываясь на следующих характеристиках инструмента:

    Мощность

Это наиболее важный показатель работы электроинструмента, от которого зависит глубина реза различного материала, а также продолжительность бесперебойной работы. Бытовые электролобзики обладают мощностью от 350 Вт, профессиональные – 580-750 Вт. Кроме того, наиболее мощные модели обладают более высоким весом.

    Количество ходов в минуту

В зависимости от этого параметра определяется скорость и чистота распила. У электролобзиков этот показатель обычно равен от 0 до 2700 – 3100, у некоторых моделей до 3500 ход/мин.

    Система замены пилок

Пилки крепятся винтами или специальным прижимным устройством, которое позволяет быстро сменить полотно, не используя специального инструмента. Например, модели бренда «Hitachi» оснащены системой Power-lock-System.

    Возможность регулировки частоты хода

Данная функция необходима при работе с различными материалами. В то время как, если вы работаете с древисиной, она вам не понадобится.

    Возможность подключения к пылесосу

С помощью этой функции происходит автоматический сдув опилок Боагодаря чему вы можете содержать в чистоте рабочее место, а также дышать чистым воздухом, без мелкой пыли, которая образуется во время работы.

Выбрав подходящую модель электролобзика, и став счастливым обладателем инструмента вам необходимо будет соблюдать следующие рекомендации по эксплуатации электролобзика, чтобы надолго сохранить его в рабочем состоянии:

    При работе с некоторыми видами материалов, такими как органическое стекло, полистрирол, нержавеющая сталь, потребуется дополнительное охлаждение (мыльный раствор, машинное масло или вода).
    Стальные листы лучше резать электролобзиком большой мощности и с большой скоростью.
    Режьте пластик с частотой не менее 1000 ходов в минуту.
    Обрабатывая тонкий металл, подкладывайте под него лист фанеры.
    При работе с маленькой частотой ходов, делайте перерывы чаще, чтобы двигатель успевал охлаждаться.
    Своевременно меняйте затупившиеся пилки, чтобы не увеличивать нагрузку на двигатель.
    Содержите инструмент в чистоте и своевременно продувайте сжатым воздухом механизмы.
    Всегда следуйте инструкции производителя и существующим правилам техники безопасности проведения работ с электроинструментом.
